เปลี่ยนคีย์บอร์ด/ทัชแพดโน้ตบุ๊กอย่างปลอดภัยด้วยเทคนิคถอดประกอบไม่ให้คลิปหัก

การเปลี่ยนคีย์บอร์ดหรือทัชแพดโน้ตบุ๊กโดยไม่ให้คลิปหัก ให้เน้นการคลายแรงล็อกก่อนงัด: อุ่นขอบให้กาวอ่อนตัว ใช้ spudger หรือไพ่พลาสติกบางสอดให้ขนานผิว เริ่มจากมุมที่มีร่อง ไล่ปลดทีละคลิปพร้อมพยุงชิ้นงานไม่ให้บิด และหยุดทันทีเมื่อเจอสายแพเพื่อปลดล็อกให้ถูกชนิด

Суть без лишнего

• อุ่นขอบและคลายแรงยึดก่อนงัด ลดโอกาสคลิปแตกและฝาเป็นรอย
• ใช้เครื่องมือพลาสติกบาง + ไพ่พลาสติก แทนไขควงโลหะเมื่อทำงานกับคลิป
• เริ่มปลดจากมุมที่มีร่อง/ช่องไขควง และไล่ตามแนวคลิปทีละจุด
• ถอดสายแพ (ZIF/ล็อก) อย่างถูกวิธี ก่อนดึงชิ้นส่วนออกทุกครั้ง
• ตรวจเช็กหลังประกอบด้วยเช็กลิสต์: ปุ่มทุกตัว ทัชแพด คลิกซ้าย-ขวา และอาการกดค้าง

Для каких случаев метод подходит

วิธีนี้เหมาะกับการเปลี่ยนคีย์บอร์ด/ทัชแพดที่ยึดด้วยคลิปและ/หรือกาวบางส่วน ในโน้ตบุ๊กที่ต้องเปิดฝาล่างหรือแกะกรอบบน (top cover/palmrest) เพื่อเข้าถึงชิ้นส่วน เหมาะกับผู้ใช้ระดับ intermediate ที่เคยถอดฝาหลัง/ถอดแบตมาก่อน

• เหมาะเมื่อ: คลิปยังสมบูรณ์ ต้องการถอดแบบไม่ทำรอย, ต้องย้ายทัชแพดไปฝาบนเดิม, หรือเปลี่ยนคีย์บอร์ดที่เป็นโมดูล/เฟรมเดียว
• ไม่ควรทำเองเมื่อ: โครงบิดงอ/เคยตกแรง, มีอาการบวมของแบต, ไม่มั่นใจเรื่องสายแพ ZIF, หรือเครื่องยังมีประกันที่การแกะเครื่องทำให้หมดประกัน

ถ้าคุณลังเลเรื่องความเสี่ยงหรือประกัน ให้เทียบค่า เปลี่ยนคีย์บอร์ดโน้ตบุ๊ก ราคา กับการนำไปที่ร้าน ซ่อมคีย์บอร์ดโน้ตบุ๊ก ใกล้ฉัน ก่อนเริ่มงาน

Нужные ресурсы и условия

• เครื่องมือหลัก: ไขควงที่ตรงรุ่น, spudger พลาสติกปลายแบน, ปิ๊กกีตาร์/ไพ่พลาสติกบาง, แหนบปลายแหลม (ใช้กับสายแพอย่างระวัง)
• ความร้อนแบบปลอดภัย: ไดร์เป่าผม/เครื่องเป่าลมร้อนระดับต่ำ (เลี่ยงความร้อนสูงจี้จุดเดิมนาน ๆ)
• อุปกรณ์กันพลาด: ถาดแยกน็อต, เทปกาวกระดาษสำหรับทำ "ธงจับ" ที่สายแพ, สายรัดกันไฟฟ้าสถิต (ถ้ามี)
• อะไหล่: คีย์บอร์ด/ทัชแพดรุ่นตรงเครื่อง ตรวจรหัสพาร์ตและรูปแบบสายแพ เลือก อะไหล่คีย์บอร์ดโน้ตบุ๊ก ของแท้ หรือเกรดที่เชื่อถือได้เพื่อลดปัญหาปุ่มหน่วง/แบ็คไลต์ไม่ติด
• สภาพแวดล้อม: โต๊ะเรียบ แสงสว่างดี พื้นที่วางชิ้นส่วนเป็นโซน ไม่ทำงานบนผ้าห่ม/พรม

หากตั้งใจเปลี่ยนทัชแพดด้วย ให้เผื่อเวลาวัดความคุ้มค่าเรื่อง เปลี่ยนทัชแพดโน้ตบุ๊ก ราคา เพราะบางรุ่นทัชแพดรวมมากับฝาบน (palmrest) ทำให้ค่าชิ้นส่วนสูงขึ้น

Пошаговый рабочий алгоритм

ความเสี่ยงและข้อจำกัดที่ควรรู้ก่อนเริ่ม

• คลิปพลาสติกเก่ามักกรอบ: แตกได้จากการงัดแรง ๆ หรือบิดชิ้นงาน
• สายแพคีย์บอร์ด/ทัชแพดเป็นแบบล็อก (ZIF) ถ้าเปิดล็อกผิดทางจะหักหรือทำให้หน้าสัมผัสเสีย
• ความร้อนมากเกินไปทำให้ฝาบนโก่ง สีลอก หรือกาวเลอะ
• สกรูต่างความยาว: ใส่ผิดตำแหน่งอาจทะลุแผง/ดันบอร์ด
• บางรุ่นคีย์บอร์ดยึดด้วยหมุดพลาสติก/รีเวท ต้องมีทักษะเพิ่มเติม ไม่ใช่ทุกเครื่องจะถอดแล้วเปลี่ยนได้ง่าย

1. ปิดเครื่อง ตัดไฟ และเตรียมพื้นที่

   ปิดเครื่อง ถอดอะแดปเตอร์ และถ้าเป็นรุ่นถอดแบตได้ให้ถอดแบตออก จัดถาดน็อตเป็นกลุ่มตามตำแหน่ง และถ่ายรูปทุกชั้นก่อนถอดเพื่ออ้างอิงตอนประกอบ

   • หากเป็นแบตใน ให้ถอดฝาล่างก่อน แล้วค่อยถอดคอนเนกเตอร์แบตออกจากเมนบอร์ด
2. หาจุด "เริ่มงัด" ที่ถูกต้องก่อนลงมือ

   สังเกตรอยต่อ/ร่องงัด (notch) และตำแหน่งคลิปโดยไล่ดูขอบรอบ ๆ ฝาล่างหรือกรอบบน อย่าเริ่มจากจุดที่แน่นที่สุด ให้เริ่มจากมุมที่มีช่องหรือแนวต่อชัด

3. อุ่นขอบเพื่อคลายกาวและลดแรงที่คลิปต้องรับ

   เป่าลมอุ่นระดับต่ำไล่ตามแนวขอบช่วงสั้น ๆ แล้วทดสอบด้วยไพ่พลาสติกว่าขอบเริ่มแยกได้หรือยัง เป้าหมายคือให้ "กาวยอม" ไม่ใช่ทำให้พลาสติกนิ่มจนเสียรูป

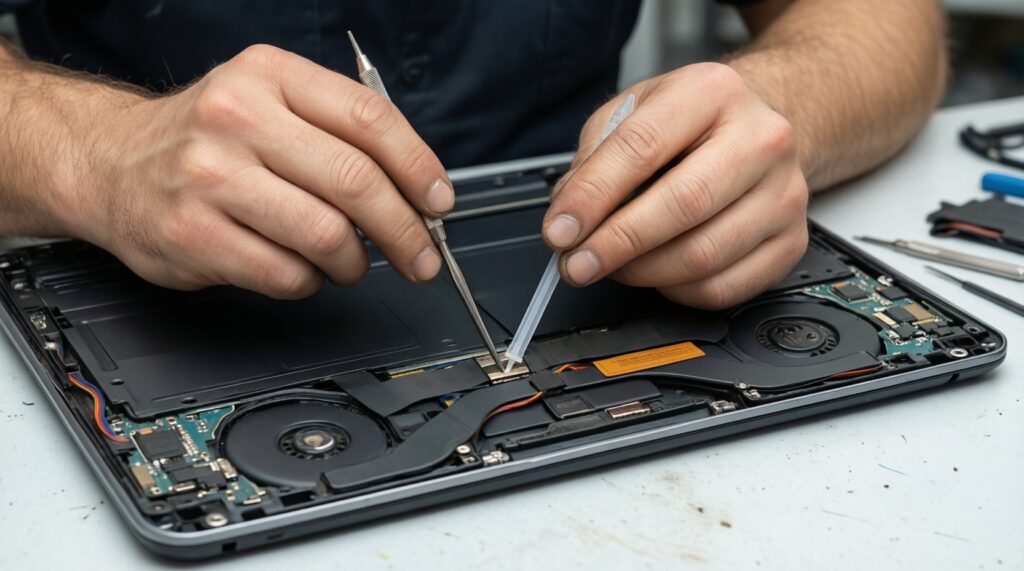

4. สอดเครื่องมือให้ขนานผิว แล้ว "สับ-สไลด์" ทีละคลิป

   ใช้ spudger หรือไพ่พลาสติกสอดให้ขนานกับผิว (ไม่ชี้ลง) จากนั้นค่อย ๆ สไลด์ตามแนวรอยต่อจนได้ยิน/รู้สึกคลิปคลาย ทำทีละจุดและใช้มืออีกข้างพยุงชิ้นงานกันบิด

   • ถ้าติด: ถอยกลับ 1-2 ซม. อุ่นเพิ่มเล็กน้อย แล้วค่อยสอดใหม่ แทนการงัดแรง
   • หลีกเลี่ยงการ "บิด" เครื่องมือ เพราะทำให้คลิปหักง่ายกว่าการ "แยก" ตรง ๆ
5. ยกชิ้นส่วนแบบคุมมุม และหยุดทันทีเมื่อเจอสายแพ

   เมื่อฝาเริ่มหลุด อย่ายกพรวด ให้แง้มเหมือนเปิดหนังสือและมองหาสายแพ/สายลำโพงที่ยังต่ออยู่ หากเห็นสายแพ ให้หยุดและจัดตำแหน่งให้เข้าถึงตัวล็อกก่อน

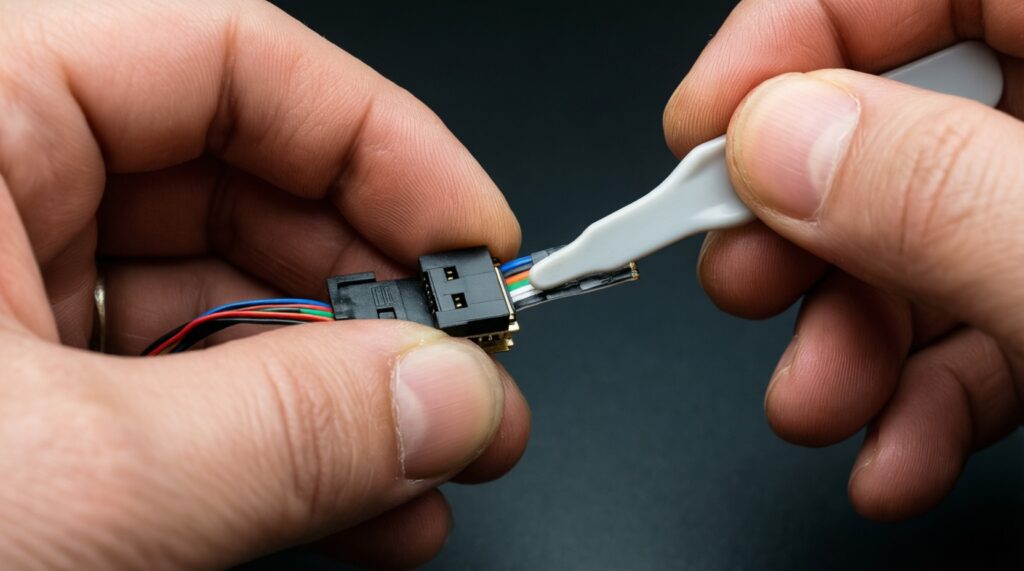

6. ปลดสายแพ ZIF/ล็อกให้ถูกชนิด

   ดูชนิดล็อก: แบบฝาพับ (flip-up) หรือแบบเลื่อน (slide) แล้วค่อย ๆ เปิดด้วย spudger พลาสติก จากนั้นดึงสายแพออก "ในแนวตรง" โดยจับที่แผ่นแข็ง/เทปเสริม ไม่ดึงที่ฟิล์มสาย

   • ติดเทปกาวกระดาษทำเป็นหางจับ ช่วยดึงสายแพโดยไม่บาดผิวสาย
7. ถอดคีย์บอร์ด/ทัชแพดตามรูปแบบการยึดของรุ่นนั้น

   บางรุ่นเป็นโมดูลยึดด้วยสกรู บางรุ่นติดกาว หรือยึดกับฝาบน ให้ทำย้อนลำดับการยึด: คลายสกรูก่อน แล้วค่อยแยกกาวด้วยการอุ่นและสไลด์ไพ่พลาสติก

   • ถ้าทัชแพดมีกาวรอบขอบ ให้ค่อย ๆ อุ่นและสไลด์รอบกรอบจนกาวขาด ไม่งัดจากมุมเดียว
   • ถ้าคีย์บอร์ดยึดด้วยหมุดพลาสติก (melted rivets) ให้พิจารณาหยุดและส่งร้าน เพราะต้องใช้เทคนิคยึดกลับที่แน่นและไม่บาดสายแพ
8. ใส่อะไหล่ใหม่และจัดแนวให้พอดีก่อนล็อกทุกอย่าง

   วางชิ้นส่วนใหม่ให้ตรงเดือย/ตำแหน่งรู ย้ำแนวสายแพไม่พับคมและไม่โดนจุดหนีบ ทดลองเสียบสายแพแล้วล็อกให้สุด จากนั้นค่อยประกอบกรอบ/ฝาโดยกดแนวคลิปทีละช่วง

9. ทดสอบก่อนขันสกรูครบทุกตัว

   ประกอบแบบ "พออยู่ทรง" แล้วเปิดเครื่องทดสอบคีย์บอร์ดและทัชแพดก่อน ถ้าผิดปกติจะได้ย้อนแก้ง่าย โดยยังไม่ต้องรื้อสกรูทั้งหมด

   • หากต้องการความมั่นใจเรื่องบริการหลังงาน ให้เทียบกับร้าน ซ่อมทัชแพดโน้ตบุ๊ก ใกล้ฉัน ในพื้นที่อีกครั้งก่อนปิดงาน

Проверка результата по чек-листу

• คีย์บอร์ด: ปุ่มทุกตัวกดติดครบ ไม่มีปุ่มติด/เด้งช้า/กดค้าง
• ปุ่มฟังก์ชัน (Fn) และปุ่มพิเศษ (เช่น ปรับเสียง/ความสว่าง) ทำงานตามปกติ
• ไฟแบ็คไลต์ (ถ้ามี) ติดและปรับระดับได้
• ทัชแพด: เลื่อน/แตะ/คลิกซ้าย-ขวาได้ ตำแหน่งคลิกไม่แข็งหรือจม
• ท่าทาง (gestures) เช่น สองนิ้วเลื่อน/ซูม ใช้งานได้
• ไม่มีช่องว่างรอบกรอบบน/ฝาล่าง คลิปล็อกแน่นเท่ากันทุกด้าน
• ไม่มีสกรูเหลือ และสกรูไม่ฝืนเกลียว
• เปิด-ปิดฝาเครื่องแล้วไม่เกิดเสียงดังกรอบแกรบจากคลิปหลวม

Ошибки, которые тормозят результат

• ใช้ไขควงโลหะงัดคลิป ทำให้บิ่น/แตกและเป็นรอยถาวร
• งัดด้วยมุมชัน (กดลง) แทนการสอดขนานผิว ทำให้คลิปรับแรงผิดทิศ
• เร่งมือยกชิ้นงานทั้งชิ้นทั้งที่สายแพยังต่ออยู่ ทำให้สายแพขาดหรือคอนเนกเตอร์หลุด
• เปิดล็อก ZIF ผิดแบบ (งัดฝาพับเหมือนแบบเลื่อน หรือกลับกัน) จนตัวล็อกหัก
• อุ่นร้อนจัดจุดเดิมนานเกินไป ทำให้พลาสติกโก่ง กาวเลอะ หรือสีเปลี่ยน
• ไม่จัดสกรูแยกตำแหน่ง ใส่สกรูยาวผิดจุดจนดันแผง/ทำให้ฝาปิดไม่สนิท
• พับสายแพเป็นรอยคม หรือวางทับแนวคลิป ทำให้ประกอบแล้วทัชแพด/คีย์บอร์ดรวน
• ไม่ทดสอบก่อนขันสกรูครบ ทำให้ต้องรื้อซ้ำหลายรอบและเพิ่มโอกาสคลิปหัก

Варианты при других ограничениях

• ฝาบนรวมคีย์บอร์ด (top cover assembly): ถ้ารุ่นคุณขายเป็นชุดฝาบนพร้อมคีย์บอร์ด/ทัชแพด การเปลี่ยนทั้งชุดมักปลอดภัยกว่าการแยกคลิปย่อย แต่ต้องเช็กความเข้ากันของสี/พอร์ต/สแกนลายนิ้วมือ
• คลิปเริ่มกรอบหรือเคยหักบางจุด: ลดการถอด-ประกอบซ้ำ ใช้เทปกาวสองหน้าบางเฉพาะจุดที่ไม่กระทบการระบายความร้อน และเลี่ยงการกดฝืนบริเวณคลิปเสีย
• เครื่องมือไม่ครบ: ใช้ไพ่พลาสติก + ปิ๊กกีตาร์แทน spudger ได้ในหลายจุด แต่ยังควรเลี่ยงโลหะ และยิ่งต้องอุ่นขอบให้กาวคลายก่อน
• ต้องการความแน่นอนเรื่องงานและอะไหล่: ถ้าไม่มั่นใจเรื่อง เปลี่ยนคีย์บอร์ดโน้ตบุ๊ก ราคา หรือคุณภาพอะไหล่ ให้เลือกบริการที่ระบุแหล่งอะไหล่และรับประกันงานแทนการลองผิดลองถูก

Что обычно уточняют

รู้ได้อย่างไรว่าคลิปอยู่ตรงไหน?

ดูรอยต่อและ "จุดแน่นเป็นช่วง ๆ" เมื่อสไลด์ไพ่พลาสติก จะเจอจุดที่ต้านมือซึ่งมักเป็นตำแหน่งคลิป ไล่ตามขอบและจำตำแหน่งก่อนปลดจริง

ควรใช้ลมร้อนแค่ไหนถึงจะพอดี?

ใช้ระดับต่ำและเป่าไล่ไปมา ไม่จี้ค้างจนชิ้นส่วนร้อนจัด เป้าหมายคือให้กาวเริ่มยอมและสอดไพ่ได้ง่ายขึ้น

ถอดสายแพ ZIF ยังไงไม่ให้หัก?

แยกให้ชัดว่าเป็นล็อกแบบฝาพับหรือแบบเลื่อน แล้วเปิดตามแนวของมันด้วยเครื่องมือพลาสติกเท่านั้น ดึงสายแพออกตรง ๆ โดยจับที่แผ่นแข็ง

ทำไมประกอบแล้วทัชแพดคลิกแข็งหรือจม?

มักเกิดจากสกรูยาวผิดตำแหน่ง โฟมรอง/สปริงคลิกวางไม่ตรง หรือทัชแพดไม่ได้นั่งในตำแหน่งเดือย ให้คลายสกรูและจัดแนวใหม่ก่อนกดคลิป

ต้องเช็กอะไรเพื่อประเมินว่าอะไหล่คีย์บอร์ดเป็นของแท้?

เทียบรหัสพาร์ต รูปแบบสายแพ ตำแหน่งเดือย และคุณภาพงานพิมพ์/แบ็คไลต์กับของเดิม เลือกผู้ขายที่ระบุความเข้ากันรุ่นและรับประกัน เพื่อลดความเสี่ยงจาก อะไหล่คีย์บอร์ดโน้ตบุ๊ก ของแท้ ปลอมปน

เมื่อไรควรหยุดและไปที่ร้าน?

ถ้าเจอคีย์บอร์ดยึดด้วยหมุดพลาสติกจำนวนมาก ล็อกสายแพหัก แบตบวม หรือคลิปแตกต่อเนื่อง ให้หยุดเพื่อไม่ให้เสียหายลุกลาม และพิจารณาร้าน ซ่อมคีย์บอร์ดโน้ตบุ๊ก ใกล้ฉัน หรือ ซ่อมทัชแพดโน้ตบุ๊ก ใกล้ฉัน
